受电弓系统-碳滑板
电力机车通过受电弓滑板从路网导线上获取电能,驱动牵引电机运行来带动列车行驶。受电弓用炭滑板与传统粉末冶金滑板相比,有使用寿命更长和能减少对电讯干扰等优点。因此炭滑板会大大促进铁路电气化的发展,具有广阔的应用前景。

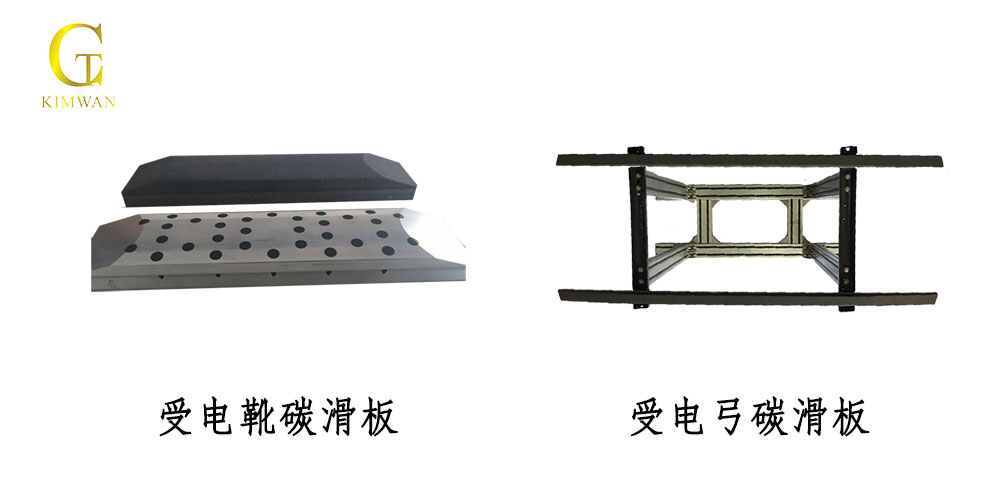

受电弓和受电靴碳滑板是我们公司的主要产品之一。受电弓主要是从接触网取得电能的电气设备,安装在机车或动车车顶上,是电力机车提供动力的核心部件,受电靴主要是通过第三条轨道给机车提供电力,目前受流的方式主要是上接触式、下接触式、侧接触式三种。受电靴的核心部件是碳滑块,滑块质量的好坏影响到靴子和第三轨道使用寿命。我们公司经过多年的不懈努力,自主研发的浸金属碳滑板和受电靴,从原料的配置、挤压成型、焙烧到机加工成型,都已经取得了重要成果。在相对较低的价位下,替代了多种进口产品,摆脱了受电弓用碳条对进口的依赖,在轨道交通领域,我司执着于为客户提供性价比高、个性化产品和解决方案。
受电弓系统-碳滑板

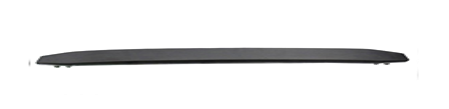

浸金属碳滑板
受电弓
产品特点:
碳条与铝拖粘接性能好、粘接电阻低,具有超高导电、导热性及耐电弧性能,使用寿命长和稳定的抗疲劳性能,可自动降弓,安全系数高.
地铁碳滑板理化指标 Indicators for Metro Carbon Slide
检验项目 | 技术要求 |
单位 |
检测结果 |
|
粘接电阻 |
≤1 |
mΩ |
0.3±0.1 |
|
剪切强度 |
-40℃ |
≥5.0 |
Mpa |
6±0.2 |
10-35℃ |
5.5±0.5 |
|||
150℃ |
12±2 |
|||
碳条性能 |
体积密度 |
≤4.0 |
g/cm3 |
2.2-2.6 |
抗折强度 |
≥70 |
Mpa |
75-80 |
|
抗压强度 |
≥100 |
Mpa |
110-120 |
|
冲击韧性 |
≥0.15 |
J/cm2 |
0.25-0.3 |
|
20℃电阻率 |
≤10 |
μΩ.m |
4-7 |
|
肖氏硬度 |
≥70 |
HS |
85-95 |
|
磨耗磨损性能 |
滑板高度磨耗比 |
≤15 |
mm/万公里 |
0.9 |
滑板重量磨耗比 |
≤350 |
g/万公里 |
55 |
|
滑板对接触线磨耗比 |
≤0.015 |
Mm²/万弓架次 |
0.013 |
|
注:磨耗磨损试验是在速度120Km/h,电流400A,压力70±10N下进的。 我们可为您提供符合您需要的特制方案。 |

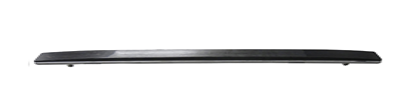

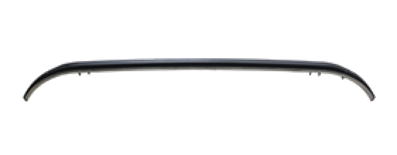

纯碳碳条
纯碳碳条
产品特点:
度高,力学性能好,使用寿命长,具有稳定的抗疲劳性能,电阻率低,具有超高导电、导热性能及耐电弧性能,具有良好的减摩性能和自润滑性能.
纯碳碳条理化指标 Indicators for Pure Carbon Strip
常规检验项目 |
检验项目 |
单位 |
技术要求 |
检测结果 |
体积密度 |
g/cm3 |
≤1.8 |
1.7-1.75 |
|
抗折强度 |
Mpa |
≥30 |
35-40 |
|
抗压强度 |
Mpa |
≥60 |
65-70 |
|
冲击韧性 |
J/cm2 |
≥0.1 |
0.15-0.18 |
|
20℃电阻率 |
μΩ.m |
≤40 |
20-25 |
|
洛氏硬度 |
HRC |
45-100 |
50-55 |
|
肖氏硬度 |
HS |
60-100 |
65-75 |
|
注:我们可为您提供符合您需要的特制方案。 |
受电弓系统-碳滑板

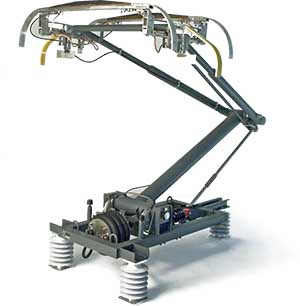

受电弓
产品特点:
结构简单,使用寿命长,至少可以使用30年以上,选用碳钢与不锈钢材料,焊接后抗疲劳性强,特别适应刚性接触网,板式弹簧提供弓头的弹性,稳定可靠,可以具有ADD、落弓位置显示、超高位落弓等功能受电弓典型技术指标.
受电弓典型技术指标
项目 | 典型描述 |
||
DC 1.5KV |
AC 25KV |
||
运行承载电流 |
2000A |
960A |
|
静态承载电流 |
540A |
240A |
|
最小电气间隙 |
54mm |
||
最大运行速度 |
160km/h |
||
典型静态接触力 |
120N |
75N |
|
最低工作高度 |
404mm |
||
折叠高度 |
254mm |
||
最小动作气压 |
3.3bar |
||
最小工作气压 |
3.6bar |
||
最大气压 |
10 bar |
||
推荐工作压力 |
6 bar |
||
升弓、降弓时间 |
<5s |
||
绝缘子高度 |
80mm |
400mm |
|
注:我们可为您提供符合您需要的特制方案。 |
受电靴系统-浸金属碳滑块
受电靴系统
浸金属碳滑块
产品特点:
力学性能好,使用寿命长,具有稳定的抗疲劳性,电阻率低,有良好的导电性能,硬度适中,能有效的保护第三轨道使用寿命.
浸金属受电靴理化指标
常规检验项目 |
检验项目 |
单位 |
技术要求 |
检测结果 |
体积密度 |
g/cm3 |
≤4.0 |
2.2-2.6 |
|
抗折强度 |
Mpa |
≥60 |
60-65 |
|
抗压强度 |
Mpa |
≥100 |
140-150 |
|
冲击韧性 |
J/cm2 |
≥0.15 |
0.25-0.3 |
|
20℃电阻率 |
μΩ.m |
≤12 |
4-8 |
|
洛氏硬度 |
HRC |
≤120 |
80-90 |
金属石墨复合材料滑块
金属石墨复合材料滑块
产品特点:
选择合适硬度的金属材料,增加其使用寿命的同时,大大提高了导电性能,同时镶嵌进去石墨柱,大大提高了润滑性能,从而既有效的保护了第三轨道,又提高了受电靴的使用性能。
金属石墨复合材料滑块理化指标
常规检验项目 |
检验项目 |
单位 |
技术要求 |
检测结果 |
体积密度 |
g/cm3 |
≤4.0 |
2.7-2.9 |
|
抗折强度 |
Mpa |
≥60 |
80-100 |
|
抗压强度 |
Mpa |
≥100 |
120-130 |
|
冲击韧性 |
J/cm2 |
≥0.15 |
0.3-0.35 |
|
20℃电阻率 |
μΩ.m |
≤12 |
1-3 |
|
洛氏硬度 |
HRC |
≤120 |
50-70 |
